MOF膜新概念，可以解決這些問題

近日，無機膜與催化新材料研究組（504組）楊維慎研究員、彭媛副研究員團隊通過設計一種簡便的原位生長結合限域界面聚合制備的新策略，提出了軟-固態型無缺陷金屬-有機框架復合分離膜（soft-solid metal-organic framework composite membrane, MOF SSCM）新概念，實現了尺寸差異極小的H₂/CO₂高精度分離，性能遠超迄今為止報道過的所有MOF基分離膜，具有廣闊的應用前景。

　　面對能源緊缺和溫室效應等嚴峻問題，低能耗、低碳排放量的膜分離技術在氫氣制備與純化、二氧化碳捕獲等重要工業氣體分離領域備受關注。MOFs由于其結構多樣性、規整孔道、高孔隙率及豐富表面化學性質等優勢，展現巨大應用潛力，有望成為新一代理想分離膜材料。MOF基分離膜通常包含兩大類，純MOF晶態框架膜和MOF基混合基質膜：前者過度依賴剛性無機基材，致密多晶膜制備難度大，重復性差；后者易于加工成型，然而分離性能由連續聚合物主相和非連續MOF填充相共同決定，氣體分離精度強化幅度適中，且較高MOF負載量極易引發填料團聚，膜脆性大，分離性能急速惡化。因此，發展一種易于放大的膜制備策略，形成具有高機械強度的穩固膜結構，充分利用MOFs固有分子篩分能力實現高精度氣體分離，對推動現代化膜分離技術發展至關重要。

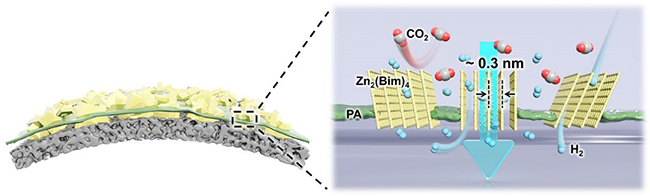

　　為解決上述科學技術難題，本工作中，研究團隊首先在商業化廉價柔性多孔有機載體上生長微米尺寸、準垂直態、離散層狀Zn₂(Bim)₄固體晶粒，通過充分暴露Zn₂(Bim)₄晶粒層間二維直通分子篩孔道（約0.3nm），以實現氣體傳質。隨后，團隊操作限域界面聚合步驟，成功構建了軟性聚酰胺-固態Zn₂(Bim)₄相連的模塊化網絡結構。該具有納米厚度和高度交聯的聚酰胺網絡，可緊密連接于相鄰Zn₂(Bim)₄晶粒側面，形成了晶間非選擇性缺陷全覆蓋同時保障Zn₂(Bim)₄層間直通孔道全開放。

　　無缺陷Zn₂(Bim)₄ SSCM在氣體分離應用中具有獨特優勢。結果表明，準垂直態Zn₂(Bim)₄晶粒層間二維直通孔道為氣體主要傳質通道，從而獲得超高H₂/CO₂篩分精度，分離選擇性遠超迄今為止報道過的所有MOF基分離膜。該膜材料熱及水熱穩定性極佳，且耐受可凝性氣體溶脹；90°連續彎折50次或卷為3mm直徑圓管（迄今最大膜彎折曲率）后，膜性能保持不變。此外，該制備策略及獨特無缺陷膜結構概念普適性強，所得ZIF-67以及ZIF-8 SSCM系列膜均呈現優異H₂/CO₂分離選擇性，遠高于其他ZIF-67或ZIF-8基分離膜材料。

　　該工作充分發揮了MOFs材料高分子篩分能力、聚合物極佳柔性、載體廉價易得、制備策略簡便易放大等多重優勢，為創制具有工業應用前景的MOF基膜開辟了一條全新道路。未來憑借模塊化功能設計策略，可定制特異性分離膜用于指定分離體系的精準識別、分離與純化。

　　相關工作以“Flexible Soft-Solid Metal-Organic Framework Composite Membranes for H₂/CO₂ Separation”為題，發表在《德國應用化學》（Angew. Chem. Int. Ed.）上。期刊編輯稱該工作為“同行評議一致評價該工作非常重要”，“僅有不到5%的工作可獲得如此積極的評價”，該工作被選入“Very Important Paper”。該工作的第一作者是我所504組博士后束倫。以上工作得到國家自然科學基金委重大項目、創新群體項目等項目的支持。（文/圖 彭媛、束倫）

　　文章連接：https://doi.org/10.1002/anie.202117577
