島津在京發布三款UFMS系列質譜新品

　　2012年6月26日，島津企業管理中國有限公司在北京昆泰嘉華酒店隆重舉辦了島津質譜騰龍年 UFMS系列質譜新品發布會，隆重介紹了島津公司在2012年ASMS上發布的三款質譜新品GCMS-TQ8030、LCMS-8080和LCMS-8040。來自科研院所、企事業單位的近100位專家用戶參加了此次發布會。

島津質譜新品發布會現場

島津企業管理中國有限公司分析儀器事業部副事業部長 曹磊先生

　　新產品發布會由島津公司市場部胡家祥經理主持。來自島津企業管理中國有限公司分析儀器事業部副事業部長曹磊先生在致辭中講到，島津公司在近幾年中取得了飛速的發展，為了適應國家中西部戰略轉移的規劃，島津在今年5月和6月分別成立了河南分公司和成都分析中心，迄今為止島津企業管理中國有限公司在國內擁有14家分公司以及5個分析中心，為用戶提供更加便捷的售后服務。隨著上海新成立的研發部門，以及蘇州工廠生產規模的逐漸擴大，島津公司逐步實現了從日本島津向中國島津的戰略轉移。島津制作所自1875年創立以來，一直堅持以科學技術為社會做貢獻的宗旨，在分析儀器、環境儀器、生命科學等領域不斷創新，始終致力于新技術、新產品的研發，這也是島津在分析儀器一直保持全球領先地位的根本所在。

　　島津公司今天發布的三款UFMS產品GCMS-TQ8030、LCMS-8040、LCMS-8080，具有超高靈敏度、高速、高通量以及高穩定性等特點。在一個時間點同時推出三款高端的質譜新品，更加堅定了島津在質譜尖端科技的領先地位。本次發布會特地邀請到島津制作所分析計測事業部GCMS高級產品經理宮川治彥先生，和LCMS高級研發經理向畑和男先生，他們對于質譜的研發及應用有著非常高的造詣。最后，曹磊部長表示衷心希望本次發布會能夠使各位專家對島津質譜產品有更深的了解，并預祝發布會圓滿成功。

中國科學院化學研究所質譜中心王光輝研究員與島津公司曹磊先生共同上臺揭開了GCMS-TQ8030的神秘面紗

　　隨后，中國科學院化學研究所質譜中心王光輝研究員與島津企業管理中國有限公司分析儀器事業部副事業部長曹磊先生，共同上臺揭開了GCMS-TQ8030的神秘面紗。

　　速度無可比擬 GCMS-TQ8030

　　接下來，來自島津制作所分析計測事業部GCMS高級產品經理宮川治彥先生為大家詳細了島津全新UFMS串聯四極桿氣相色譜質譜聯用儀—GCMS-TQ8030。

島津制作所分析計測事業部GCMS高級產品經理 宮川治彥先生

　　GCMS-TQ8030質譜新品具備多種“UF技術”，包括超快速掃描，掃描速度高達20,000 u/sec；無以倫比的靈敏度，ZLASSP技術保證高速掃描時數據的靈敏度和質譜圖的正確性；UF sweeper高速碰撞池技術，駐留時間小于1ms，MRM速度超過600MRM/sec。宮川治彥先生在報告中詳細介紹了GCMS-TQ8030的技術特點及分析實例。

GCMS-TQ8030質譜

　　卓越靈敏度 優異選擇性

　　GCMS-TQ8030質譜具備ZL高輝度離子源，該離子源在燈絲與離子源盒之間設置擋板，降低了燈絲電位對離子源內部的影響。此外，對于燈絲產生的輻射熱加以屏蔽，使離子源盒溫度均一化。在離子源內部不產生活性點，因此實現了高靈敏度分析。

　　同時，GCMS-TQ8030在電子倍增器前端加裝了2個ZL偏轉透鏡（OD lens），能夠有效降低由氦氣、高速電子等造成的隨即噪聲，有效提高S/N值。通過在透鏡上的附加電壓，實現了透鏡附近噪聲成分的降低，以及起到了聚焦通過質量過濾器的離子效果，提高了S/N。

　　GCMS-TQ8030系統基于上述高靈敏度離子源及OD透鏡，能夠高效、選擇性地檢測生成的離子，在單極GCMS的SCAN以及SIM測定中也可實現高靈敏度分析。因此GCMS-TQ8030系統亦可作為單四極桿GCMS使用，其與GCMS-QP2010 Ultra具有相同的結果。

　　GC/MS/MS的MRM測定

　　GCMS可以通過保留時間和質譜圖進行化合物的確認，經常被用于痕量物質的分析，然而在復雜基質中GCMS分析變得非常困難。GC-MS/MS提供的MRM模式對離子進行兩步電離，選擇性明顯優于GCMS，基質影響的干擾的影響幾乎不存在。宮川治彥先生例舉了利用GC-MS/MS的 MRM模式檢測菠菜樣品中痕量農藥分析的分析實例，實驗中使用QuEChERS方法對菠菜樣品進行快速前處理，得到了很好的定量分析結果。

　　“雙柱GC-MS/MS”進行復雜基質樣品中痕量分析

　　宮川治彥先生指出當面對如罐裝食品這類更為復雜的基質樣品時，GCMS-TQ8030具備的雙柱系統能夠幫助得到更為準確的定量結。GCMS-TQ8030系統將兩根不同色譜柱分別連接于兩個進樣口，出口端同時連接于MS，選擇所需色譜柱進樣，在無需更換色譜柱的情況下獲得不同色譜柱的數據。對于不同的干擾成分，選擇雙柱系統其中一根色譜柱進行分離，能夠有效消除基質干擾，在加工食品分析中可以得到更為準確的定量結果。

　　速度無可比擬

　　UF sweeper ?高效去除碰撞室中的產物離子

ZLUF sweeper ?技術

　　島津ZLUF sweeper ?技術，將碰撞室所需長度減少至最小限度，實現CID的高效率和離子的快速傳輸。通過形成如上圖所示的模擬電位，進入碰撞室的離子被連續快速的去除，即使在快速測定中也可以有效抑制信號的下降和串擾的問題發生。UF sweeper ?技術使得GCMS-TQ8030支持高達600通道/秒的快速MRM測定。

　　基于ASSP ?技術的快速掃描分析

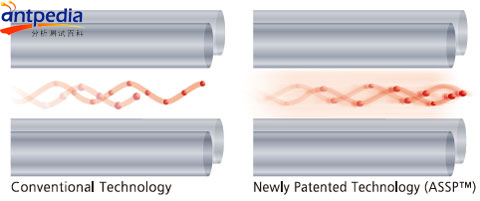

高速掃描控制技術ASSP ?

　　GCMS-TQ8030的內部硬件設計配備了在全掃描過程中優化離子傳輸速度設計，該技術稱為高速掃描控制技術ASSP ?，該技術是在高達20,000u/sec高速采集是獲得高質量質譜圖的關鍵。

　　支持Scan/MRM同時掃描

　　Scan/MRM同時測定支持在一次分析中同時獲得Scan和MRM數據，用于在進行MRM監測時獲得全掃描質譜圖獲得更多定性信息。GCMS-TQ8030系統超過600通道/秒的MRM速度，高達20,000u/sec的超快速掃描，并配備住ZLASSP技術，支持Scan/MRM同時掃描，并獲得高質量定性定量結果。報告中，宮川治彥先生例舉了利用Scan/MRM同時掃描模式分析全血中苯二氯系精神類藥物分析的應用實例，Scan/MRM分析得到的Scan數據可以使用AMDIS解卷積程序進行處理，能夠發現更多的藥物。

　　Scan/MRM分析能夠廣泛應用于各個領域，例如環境領域中島津公司快速篩查數據庫包含942種環境污染物，可以進行定性確認和半定量分析；在食品領域中島津公司食品中農殘分析方法包Ver.2包含了542種農藥；法醫毒物數據庫全面收集在犯罪、中毒等非法活動中所用的危險性藥物，生命科學領域中GC/MS代謝物數據庫包含脂肪酸、氨基酸、有機酸的方法文件和譜庫。

　　除上述MRM和Scan/MRM方式外，GCMS-TQ8030質譜具備多種測定方式，包括中性丟失掃描、產物離子掃描，全掃描/中性丟失掃描同時分析。

　　操作輕松自如

　　GCMS-TQ8030可以作為單四極桿GCMS使用，已有的單四極桿GCMS方法中的儀器參數可以直接調用作為MRM時的儀器參數。GCMS和GCMSMS軟件使用相同的操作平臺，用戶可以輕松掌握。

　　GCMS-TQ8030配備的COAST功能根據化合物表可以自動創建MRM或Scan/MRM表，簡化了方法開發的過程。AART（保留時間自動調整）功能根據化合物的保留指數和正構烷烴的保留指數和保留時間，在不需要標準品的情況下預測目標化合物的保留時間，MRM測定時同樣適用。

,

　　站在靈敏度的高峰——LCMS-8040和LCMS-8080

島津制作所分析計測事業部LCMS高級研發經理 向畑和男先生

　　來自島津制作所分析計測事業部LCMS高級研發經理向畑和男先生詳細介紹了新型LCMS-8080、LCMS-8040這兩款三重四極桿質譜新品的技術特點及其應用。

　　LCMS-8080三重四極桿液質聯用儀

LCMS-8080系統

　　多方位支撐靈敏度和耐用性技術

LCMS-8080結構示意圖

　　LCMS-8080三重四極桿液質聯用儀采用縱型機身，占地面積僅有50cm×50cm，該系統所具備的帶同軸加熱氣體ESI探頭、HSID（熱源誘導脫溶劑）接口、層流技術的多級離子導向、高性能四極桿、軸向場碰撞池和統一場脈沖計數檢測器都是支撐LCMS-8080具備高靈敏度的關鍵技術。

　　同軸加熱氣體ESI源

　　從離子探針四周噴出500℃高溫氣體，有效提高除溶劑效率并獲得更大的甜點范圍。能夠以ESI高靈敏度測定廣泛的化合物。即使在高流量下可以抑制靈敏度下降，在最大送液流量3mL/min的高流量區域實現穩定的分析。

　　HSID：熱源誘導脫溶劑

　　采用多直角設計加熱接口，在導入更多離子、減少離子損失的同時降低化學噪聲。該裝置由陶瓷和不銹鋼材料制成，可通過加熱保持界面的清潔。同時離子可平穩地從離子源傳輸到質譜儀，且損失量最小，強大的文丘里吸排氣系統可防止污染。

　　五段排氣系統

　　功能強大的5段排氣系統可以導出大量離子，排出多余噴霧，能夠防止污染和提高裝置的使用壽命。

　　TripleRF離子導向

　　通過最優化各真空段的氣流，形成層流，實現離子的高透過率與快速輸送。

　　四極桿

　　采用高精度加工和組裝的四級桿，實現出色的離子透過率和質量分辨率。

　　碰撞室

　　高效率CID對快速分析的同時，去除干擾，保證LCMS-8080潛力的順利發揮。

　　快速脈沖計數檢測器

　　統一場檢測器能夠快速、高精度、高效地脈沖計數正負兩種離子，抑制噪聲，獲得出色的測定結果。

　　基于上述技術，LCMS-8080可獲取具備超凡的靈敏度，針對一些化合物的檢測，可獲取從fg到ag水平檢測程度的靈敏度。同時具備5個數量級或更大的線性范圍，與LCMS-8030相比，信號獲取增加了10倍，噪聲減少了3倍。

　　極低交叉污染實現高靈敏度質譜分析

　　LCMS-8080與SIL-30ACMP/SIL-30AC Nexera UHPLC的組合，實現了多樣品分析和低交叉污染，提高了分析總通量。滿足了MS前端LC降低交叉污染的要求，在分析易吸附化合物十也實現了低交叉污染。

　　LCMS-8040三重四極桿液質聯用儀

LCMS-8040系統

　　LCMS-8040系統的特征

　　超高靈敏度

　　通過采用創新離子光學系統和碰撞池技術，提供更多的MRM靈敏度。LCMS-8040在繼承LCMS-8030的最高快速性能（UFscanning）和極性切換技術（UFswitching）的基礎上實現了靈敏度增加5倍。靈敏度的提升也同樣表現在三重四極桿型質譜儀特有的掃描方式——子離子掃描、母離子掃描以及中性丟失掃描上。一般的三重四級桿質譜儀中伴隨掃描速度的提高，質量誤差會逐漸增大，而即使在較大掃描速度下，LCMS-8040質量數幾乎保持不變。

　　超快速分析

　　進行使用快速的極性切換及超快速掃描，15ms極性切換速度是目前世界上最快的。

　　超高可靠性

　　MRM優化功能支持高可靠度的數據，繼承了LCMS-8030的維修方式、零部件、數據獲取方法以及操作流程，不僅可以從軟件控制溫度、氣體流量，還可以使用調節旋鈕進行接口位置的調節。圓錐形狀的一體型ESI毛細管，避免了樣品堵塞。毛細管伸出程度調節也無需使用特殊的工具。

　　UFMS技術下保證超高靈敏度

　　融合UF-Lens?技術，實現更高的靈敏度

　　UF-Lens是兼備高靈敏度與維護簡便性的透鏡系統，集成兩個多級桿離子導向部件，實現更高靈敏度的同時保持清潔簡便。與LCMS-8030相比較，LCMS-8040通過使用四級桿離子導向部件將離子損失降到最小。

　　全新設計的碰撞池UFsweeper?Ⅱ

　　UFsweeper?Ⅱ是一款高靈敏度及高速的碰撞池，提高了UFsweeper?碰撞室的離子聚焦性能，優化了實現交叉污染最小化的離子快速輸送技術。在快速分析、多成分同時分析中，防止信號強度降低與交叉污染發生，實現高通量分析。　　

　　LabSolutions LCMS Version 5質譜工作站——提供無縫操作

　　LabSolutions LCMS Version 5是一款集成的軟件工作站，可以控制LCMS-2020/8030/8040系統。標準的數據處理流程包括定量瀏覽器，為多種分析物提供便捷的定量功能，其數據瀏覽器使操作者可以在一個窗口里方便地分析和比較多組數據或譜圖。該工作站也可以將LC和MS數據聯系起來，這對尋找或確定化合物尤為重要。

　　MRM最優化功能

　　MRM條件的最優化是使用三重四極桿質譜儀制定定量方法是不可或缺的重要步驟，LCMS8030/8040將流動進樣分析用于MRM條件的最優化之中，使用LabSolutions所標準配備的最優化功能，分析人員可以方便地實施最優化。

　　功能強大的方法包軟件

　　以MRM進行定量分析時，首先必須將MRM參數最優化。島津了提供不同的方發包可以減少MRM以及色譜方法的開發，包括包含167種化合物的殘留農藥方法包；包含42種化合物的獸藥殘留方法包；以及包含44種化合物（高爾夫球場農藥）、32種化合物（水質法規要求農藥）的水質分析方法包。

　　上述方法包均包括已預先登陸有定量離子與確認離子的最優化MRM條件、LC分離條件、各種化合物的保留時間和峰識別參數的方法文件，以及用于輸出定量結果的報告模板。方法包導入時，根據HPLC的配置進行保留時間的修正后，只需準備指定色譜柱和流動相以及標準品便可以開始分析工作。

,

　　為了使廣大用戶對島津質譜新產品的UFMS開發理念有一個實際的感受，島津公司市場部在2012年5月4 日~6月18日期間特別啟動了“島津質譜騰龍年 新品參數大猜想”活動，得到了大量用戶的支持。在本次發布會最后舉行了抽獎環節，來自國家環境分析測試中心董亮研究員現場抽取了獲獎人員，一等獎1名獎品為iphone 4s，二等獎5名獎品為Ipod nano，三等獎50名獎品為品牌精美護甲套裝。

國家環境分析測試中心董亮研究員 現場抽取獲獎人員

　　新品發布會結束后，島津公司安排了媒體問答環節。島津制作所分析計測事業部GCMS高級產品經理宮川治彥先生、LCMS高級研發經理向畑和男先生針對媒體提出的問題作了詳細的回答。

　　Antpedia：LCMS-8030、LCMS-8040、LCMS-8080這三款三重四極桿液質聯用儀的分別定位于什么客戶群？

　　答：LCMS-8030、LCMS-8040、LCMS-8080三款三重四極桿液質聯用儀是按照儀器本身的靈敏度來定位，從LCMS-8030到8080，靈敏度是逐漸增大的，其中LCMS-8080靈敏度最高。LCMS-8030具有分析的快速性的特點，由于其靈敏度上的限制，常常是用于一些需要進行快速檢測的方面；LCMS-8040定位于在食品檢驗、環境污染物分析，同時彌補了8030系統在制藥方面分析靈敏度的一些欠缺；LCMS-8080在極快速分析的基礎上進一步提升了靈敏度，主要是應用于食品、環境、制藥中的微量檢驗分析。

　　Antpedia：目前島津公司氣質聯用系統的市場大概情況是怎樣的？

　　答：目前，國內外都大力開展對一些食品安全的檢測和環境問題中的痕量檢測，例如對環境中二噁英的微量檢測，島津公司推出的新的GCMS正是響應這些政策，在能夠最快速地檢測出有害物質的基礎上，更加簡化前處理和具有更高的靈敏度。中國政府今后將非常關注環境方面的檢測，在未來可能要對很多污染的物質進行微量的檢測。公司也有預算加大這種投資，我們也希望我們的GCMS-TQ8030能夠在這方面有所發揮。在環境和食品方面的重視，不僅是中國方面關注的領域，其實在世界上同樣重視這些領域，比如在歐洲，對于二噁英的檢測，需求也越來越多，希望我們的儀器可以在這些方面有所發揮。因為這些污染物很多都是痕量的，所以就要求檢測的儀器具有非常高的靈敏度，而MS/MS這樣的串聯的質譜就可以發揮出它的效力來。目前國際市場是對食品安全都有同樣的要求，所以市場對MS/MS流通的要求就會不斷擴大。在環境、食品安全的領域，用戶最期待的就是能夠通過簡單的前處理就能分析并且得到高的質量的數據，所以為了回應用戶的需求，我們在UFMS這個新的理念下開發出了GC/MS/MS和LC/MS/MS.

　　記者：現在市場上三重四極質譜的競爭比較大，那么島津三重四極相對于其他公司的三重四極的優勢體現在哪里？

　　答：我們這次集中在UFMS理念開發了三款的三重四極質譜，特別是島津的最大特點就是實現了檢測的超高速性，分析時間的高速化、快速化不僅僅只是把整個時間縮短，就如剛才在介紹中說的那樣，比如它可以在GCMS之中同時實現Scan和MRM的檢測方式，在LC/MS/MS快速性的正負切換也是實現在這種高速下的。在這種高速下，產生了很多的新的應用，在更寬廣的領域中發揮它的特殊的功能和作用，這就是島津三重四極質譜的快速性所帶來的優勢。我們推出的UFMS系列最大的優勢就是利用它的超高速性，不但可以提高數據的可靠性，而且還可以大大提高實驗室的效率。

　　記者：以前在水質、農產等一些常規的質檢中多使用單四極的質譜，單四極也是島津的主打產品，而現在在中國的市場上，島津的產品中是單四極的多還是三重四極的多？島津是否會逐漸減少對單四極的生產？

　　答：全球每年GCMS的銷售量約為5000臺，其中單極GCMS和三重四極GCMS所占的份額分別為80%和20%。雖然以后MS/MS會越來越多，但這并不代表以后GCMS就會消失了。因為現在一些法規對于質量的規定越來越低和對檢測的要求越來越廣泛，所以檢測市場上就需要一種價格便宜而且能馬上檢測出來是否含有檢測物的儀器，那么單極的儀器也會不斷增多。特別是在環境方面，例如POPS這樣的成分，雖然非常的微量，但是對人體卻能造成很大的影響。又比如像二噁英、PCP等成分，在世界上都要求對這些有害物質的殘留進行追蹤分析，也就是說溯源分析。這種溯源分析很多是在研究領域展開的，在這些領域中對MS/MS的需求就會特別多了。特別是對這些有毒物質被攝入后在身體里的檢測，將來的應用會越來越多。單極的GCMS是作為一個常規的檢測裝置，而MS/MS串極是作為研究的工具，它們會相互并存。島津公司不會停止單極GCMS的生產，而且反過來過把整個生產線進一步擴大。
